TOEPASSINGSGEBIED EN OPZET VAN HET PROGRAMMA
De berekeningen op deze site zijn geschikt voor enkelvoudige berekeningen van watergangen en kunstwerken
Ook kan de site worden toegepast voor ontwerpberekeningen ten behoeve van de invoer in een groter berekeningsprogramma zoals D Hydro (or SOBEK) etc.
De site bestaat uit 14 ´rekenbladen´ waarin de hydraulische parameters van een waterloop of van een kunstwerk kunnen worden berekend.
De noodzakelijke variabelen kunnen eenvoudig worden ingevuld in een daarvoor opgezet invoerblad.
Door een of meerdere variabelen enkele malen te variëren kan het juiste profiel of de juiste afmeting worden gevonden.
Indien gewenst kan een afdruk van de berekening worden gemaakt m.b.v. een 'printvriendelijk versie'.
In het programma zijn op relevante plaatsen overzichten en tabellen opgenomen van diverse parameters en verliescoëfficiënten welke in de berekening kunnen worden aangepast aan de gegeven situatie.
In iedere berekening kan - de linker kolom - uiteg over de invoer van de betreffende berekening worden opgeroepen.
Ook kan daar de relevante theoretische onderbouwing worden opgeroepen.
In deze inlogpagina vind u in de linker kolom onder de tekst "Handleiding" een uitgebreide uitleg over het programma.
Ook vind u hier een knop waarmee u een instructievideo kunt oproepen waarin mogelijkheden voor de meest gebruikte berekeningen worden getoond.
Nadat u de gebruiksvoorwaarden heeft geaccepteerd zijn de berekeningen voor waterlopen met recht talud, betonnen ronde duikers en stuwen met rechte klep direct toegangkelijk.
Voor de andere berekeningen vragen wij u om u eenmalig te registreren en in te loggen.
Dit doen we uitsluitend om ons een indruk te verschaffen welke doelgroepen we bereiken met het programma.
Wij zullen u op geen enkele manier lastig vallen met mails, reklame en dergelijke.
Wij hopen dat u het programma nuttig kunt genbruiken.
|
|
Voor de berekeningen in het Nederlands kunt u gebruik maken van de site aquacalq.nl
|
|
This program is also available in German, English, French and Spanish on the website Aquacalq.com
|
|
U bent ingelogd.
|
|
De teksten met betrekking tot de uitleg en verantwoording van de rekenmethode zijn niet beschikbaar in uw taal.
Wij stellen deze teksten graag ook in uw taal beschikbaar.
Als U onsdaarbij wilt helpen, neem dan contact op met het volgende e-mailadres:info@aquacalq.com./i>
Als uw taal niet beschikbaar is en u wilt die taal wel beschikbaar hebben, kunt u ons vragen om u een 'taallijst' van het programma te sturen in een van de opgenomen talen.
U kunt de lijst vervolgens vertalen in de gewenste taal.
Het vertalen van deze lijst duurt ongeveer 1 á 2 dagen.
(De tekst is vertaald met Google Translate en kan taalfouten bevatten die we niet hebben opgemerkt.)
|
|
Als uw taal niet beschikbaar is en u wilt die taal wel beschikbaar hebben, kunt u ons vragen om u een 'taallijst' van het programma te sturen in een van de opgenomen talen.
U kunt de lijst vervolgens vertalen in de gewenste taal.
Het vertalen van deze lijst duurt ongeveer 1 á 2 dagen.
(De tekst is vertaald met Google Translate en kan taalfouten bevatten die we niet hebben opgemerkt.)
|
|
Als het door u gebruikte referentieniveau niet beschikbaar is en u wilt dit taal wel beschikbaar hebben, kunt u contact met ons een mail sturen met het gewenste referentieniveau en de afkorting daarvan.
|
|
TOEPASSINGSGEBIED EN OPZET VAN HET PROGRAMMA
De berekeningen op deze site zijn geschikt voor enkelvoudige berekeningen van watergangen en kunstwerken
Ook kan de site worden toegepast voor ontwerpberekeningen ten behoeve van de invoer in een groter berekeningsprogramma zoals D Hydro (or SOBEK) etc.
De site bestaat uit 14 ´rekenbladen´ waarin de hydraulische parameters van een waterloop of van een kunstwerk kunnen worden berekend.
De noodzakelijke variabelen kunnen eenvoudig worden ingevuld in een daarvoor opgezet invoerblad.
Door een of meerdere variabelen enkele malen te variëren kan het juiste profiel of de juiste afmeting worden gevonden.
Indien gewenst kan een afdruk van de berekening worden gemaakt m.b.v. een 'printvriendelijk versie'.
In het programma zijn op relevante plaatsen overzichten en tabellen opgenomen van diverse parameters en verliescoëfficiënten welke in de berekening kunnen worden aangepast aan de gegeven situatie.
In iedere berekening kan - de linker kolom - uiteg over de invoer van de betreffende berekening worden opgeroepen.
Ook kan daar de relevante theoretische onderbouwing worden opgeroepen.
MOGELIJKHEDEN VAN HET PROGRAMMA
Waterlopen:
Met het programma kunnen dwarsprofielen van waterlopen worden berekend.

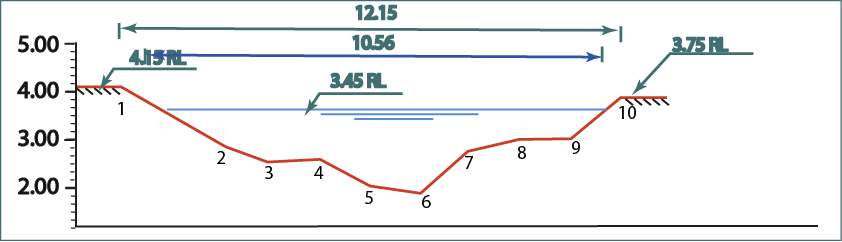

Deze dwarsprofielen kunnen zowel symmetrische gevormd zijn als asymmetrisch met een geknikt talud, met eenzijdig of tweezijdig plasbermen of met een willekeurige vorm met maximaal 20 (opgenomen) punten.

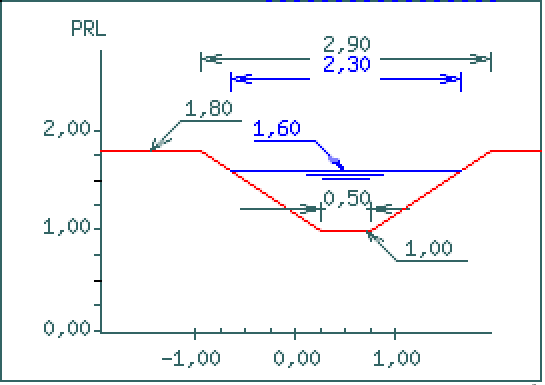

De waterlopen met een recht talud kunnen op drie manieren worden berekend.
1. De berekening van het verhang uitgaande van een gegeven debiet.
2. De berekening van het debiet uitgaande van een gegeven verhang.
3. Berekening van de minimaal benodigde (optiomale) breedte en waterdiepte, uitgaande van een bekend verhang en debiet.
Van de waterlopen met een geknikt talud of een willekeurige vorm kan zowel het verhang worden berekend - uitgaande van een gegeven debiet - als het debiet - uitgaande van een gegeven verhang-.
Bovendien worden de optredende snelheid, de Km-waarde berekend het natte oppervlak en de breedte op de waterlijn worden berekend.
Indien de drooglegging en de maaiveldhoogte worden ingevoerd, berekend het programma de inhoud van het profiel en de insteekbreedte ten behoeve van grondverzet en grondbeslag-berekeningen.
Er wordt gecontroleerd op 'schietend water' ( Froudegetal).
Kunstwerken:

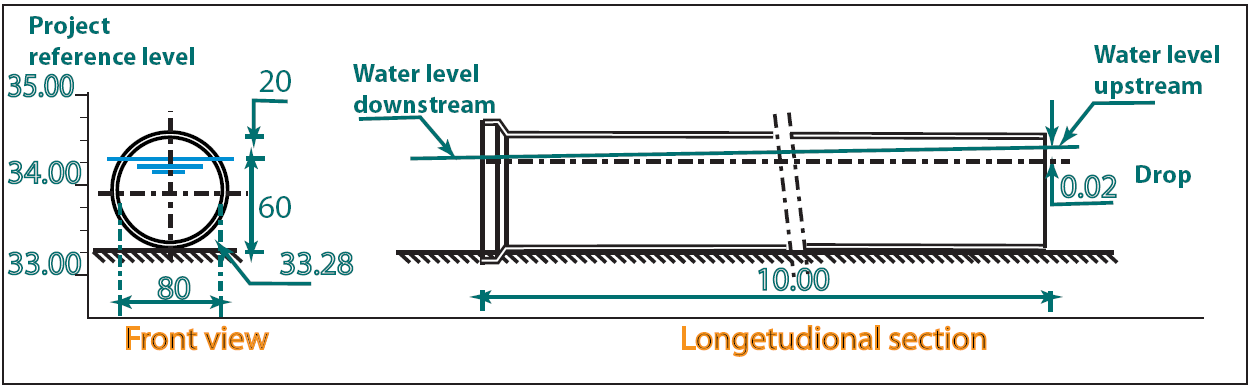

Er kunnen berekeningen worden gemaakt van ronde en vierkante duikers, muilprofielen, inlaten, diverse vormen stuwen en vistrappen.
Bij de ronde en vierkante duikers kunnen door het invoegen van bochten of knikken, hevels en onderleiders worden berekend.
Ook kunnen afsluiters worden ingevoegd.
Voor deze kunstwerken zijn in het programma tabellen opgenomen waaruit de meest voorkomende afmetingen; Km-waarden en verliescoëfficiënten kunnen worden geselecteerd en toegepast in de berekening.
Bij inlaten kan zowel het verval worden berekend bij gegeven debiet als omgekeerd.
Ook hier kunnen verliezen voor aanwezige schuiven worden opgenomen in de berekening.
Stuwen kunnen worden berekend, zowel handmatige bediend (vast onderpeil en kruinhoogte) als automatisch bediend (met vast boven- en onderpeil).
Het programma controleerd of de stuw 'volkomen' is of 'verdronken'.
In de berekening voor stuwen is een overzicht opgenomen van de meest voorkomende kruinvormen met bijbehorende m-waarden.
De berekeningen zijn gebaseerd op de gangbare hydraulische formules voor watergangen en kunstwerken.
Onder 'theoretische achtergronden' wordt een overzicht gegeven van de gebruikte formules en- indien van toepassing- de beperkingen in het gebruik van deze formules.
Algemeen
Men kan met behulp van de (shift-) tab toets door het invoerformulier navigeren.
Let op! Indien men de "entertoets" gebruikt , activeert men de eerstvolgende 'enterknop' en zal de berekening meestal worden afgebroken.
Op enkele plaatsen treft men naast een in te voeren parameter een uitroepteken aan.
Indien men het uitroepteken activeert verschijnt een mededeling die een aanwijzing geeft over de wijze waarop de parameter kan, c.q. moet worden ingevoerd.
Naast uitroeptekens komen ook vraagtekens voor naast in te voeren parameters in de berekeningen.
Indien men het vraagteken activeert verschijnt een 'pop-up' waarin informatie wordt gegeven over de betreffende parameter.
De informatie bestaat uit veelgebruikte normen en vuistregels met betrekking tot de parameter.
De normen en vuistregels zijn ontleent aan het cultuurtechnisch vademecum 1996 en uit praktische ervaring.
Hier zij opgemerkt dat voor wat betreft de aangegeven normen voor drooglegging en afvoer, voorbij is gegaan aan de ontwikkkelingen met betrekking tot de systemathiek van GGOR .RainfallRunoff berekeningen etc.
De overweging die hierbij is gehanteerd is dat voor een programma dat enkelvoudige elementen berekent in de waterbeheersing, de gepresenteerde waarden een goed resultaat geven voor praktisch gebruik.
De normen en vuistregels moeten worden gehanteerd als ondersteuning bij de berekeningen.
Het staat de gebruiker uiteraard vrij de parameters naar eigen inzicht in te voeren.
Er is veel aandacht besteed aan het melden van fouten bij de invoer.
Daardoor is het welhaast niet mogelijk waarden door te rekenen die een onmogelijke uitkomst zouden opleveren.
(Een uitzondering hierop vormt de berekening van muilprofielen. Het programma controleert niet of met de ingevoerde maten een goed muilprofiel wordt gevormd. Het gebruik van een catalogus van de producent is hier noodzakelijk)
De ingevoerde waarden in een berekening blijven tijdens de berekening beschikbaar, waardoor het eenvoudig is een aantal varianten voor een situatie door te rekenen.
|
|
THEORETISCHE BASIS
In de linkerkolom van ieder rekenblad kan - middels een 'pop up' - de theoretische basis worden opgeroepen waarop de berekeningen van dat rekenblad zijn gebasseerd.
|
|
Gebruiksvoorwaarden
Dit programma wordt u ter beschikking gesteld door Aquacalq v.o.f.
Het kan vrijelijk gebruikt worden door een ieder die er behoefte aan heeft.
Er worden geen cookies gebruikt, geen gevens verzameld van de gebruiker.
Anderzijds wil en kan Aquacalq geen verantwoordelijkheid nemen voor het gebruik van het programma en eventueel daaraan verbonden consequenties.
De berekeningen zijn opgezet volgens algemeen geaccepteerde formules, normen en parameters.
De toegepaste formules staan vermeld bij "Theoretische basis" in elk rekenblad.
Ook de gebruikte en/of aan te passen normen en parameters, staan vermeld in de rekenbladen of kunnen daar zichtbaar worden gemaakt.
Toepassing van het programma is volledig voor rekening en risico van de gebruiker.
De gebruiker dient zich te verifiëren van de juistheid van de berekeningen en van de correcte toepassing van de berekeningen.
Door het gebruik van de berekeningen aanvaard de gebruiker alle eventuele gevolgen van de toepassing van de berekeningen.
Aquacalq v.o.f. accepteert geen enkele verantwoordelijkheid voor de berekende resultaten nog voor ieder gevolg van de toepassing van de berekende resultaten, ook niet als deze resultaten
onjuist blijken te zijn als gevolg van fouten in het programma of het gevolg blijken te zijn van een onjuiste toepassing van het programma in welke vorm dan ook.
|
|
